DIBUJOS ISOMETRICOS

DIBUJOS ISOMÉTRICOS

1. CONTENIDO

Definición

La palabra isométrico significa "de igual medida" y proviene del prefijo "isos" que significa igual y de la palabra métrico que expresa o significa "medida".

Por ende, isométrico se refiere a aquel dibujo tridimensional que se ha realizado con los ejes inclinados formando un ángulo de 30° con la horizontal .

Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.

La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.

Características

Un dibujo isométrico no es una perspectiva isométrica, ya que se realiza sin reducción alguna. Este, al igual que la perspectiva isométrica, nos revela las caras del sólido en los tres sectores de los ejes, con la misma amplitud.

EJES UTILIZADOS EN EL DIBUJO ISOMÉTRICO

La base del dibujo isométrico es un sistema de tres ejes que se llaman "ejes isométricos" que representan a las tres aristas de un cubo, que forman entre sí ángulos de 120°.

LÍNEAS ISOMÉTRICAS

Son aquellas líneas que son paralelas a cualquiera de los tres ejes isométricos.

LÍNEAS NO ISOMÉTRICAS

Son aquellas líneas inclinadas sobre las cuales no se pueden medir distancias verdaderas; estas líneas cuando se encuentran presente en un dibujo isométrico no se hallan ni a lo largo de los ejes ni son paralelas a los mismos.

Además las líneas no isométricas se dibujan tomando como puntos de referencia otros puntos pertenecientes a líneas isométricas.

Uso - Aplicación

En el diseño y el dibujo técnico:

En diseño industrial se representa una pieza desde diferentes puntos de vista, perpendicular a los ejes coordenados naturales. Una pieza con movimiento mecánico presenta en general formas con ejes de simetría o caras planas. Tales ejes, o las aristas de las caras, permiten definir una proyección ortogonal.

Se puede fácilmente dibujar una perspectiva isométrica de la pieza a partir de tales vistas, lo que permite mejorar la comprensión de la forma del objeto.

En arquitectura:

Eugene Viollet-le-Duc utilizó este sistema en muchos dibujos de sus edificios, evitando acentuar la importancia de unos volúmenes sobre otros e independizándose del punto de vista del observador.

En videojuegos:

Cierto número de videojuegos pone en acción a sus personajes utilizando un punto de vista en perspectiva isométrica, o mejor dicho, en la jerga usual, en "perspectiva 3/4". Desde un ángulo práctico, ello permite desplazar los elementos gráficos sin modificar el tamaño, limitación inevitable para ordenadores con baja capacidad gráfica. El progresivo incremento en las capacidades gráficas de los ordenadores ha posibilitado el uso cada vez más generalizado de sistemas de proyección más realistas, basados en la perspectiva naturalmente percibida por el ojo humano: la perspectiva cónica.

Aspectos matemáticos:

Siendo la perspectiva isométrica una proyección geométrica sobre un plano según un eje perpendicular al mismo, sus características y relaciones pueden ser calculadas analíticamente mediante la trigonometría. Factor de reducción sobre los ejes.Considerando la arista de un cubo que va desde el origen al punto (0,0,1), si su intersección con el plano de proyección define un ángulo α, la proyección tendrá una longitud equivalente al coseno de α. Transformación de coordenadas. La transformación de coordenadas cartesianas se utiliza para calcular las vistas a partir de las coordenadas de los puntos, por ejemplo en el caso de un juego de video, o de simulación 3D. Suponiendo un espacio provisto de una base ortonormal directa. La proyección Pse realiza según el vector de componentes (1,1,1), es decir el vector , según el plano representado por ese mismo vector.

Ejemplos prácticos

2. RESUMEN

Son un tipo de dibujo en perspectiva, en la cual se trata de representar un objeto en 3 dimensiones, mostrando 3 de sus caras. La característica principal de los isométricos es que sus 3 caras principales aparecen deformadas en la misma proporción. Ademas las líneas o ejes principales del objeto se dirigen en ángulos de 30, 90 y 150 grados con respecto a la horizontal. Por estas razones el dibujo de isométricos es rápido, simple y efectivo cuando se trata de dar una idea de la apariencia que tendrá el objeto que estemos diseñando. Como se trata de un dibujo descriptivo e ilustrativo, no se acostumbra dibujar las líneas ocultas, ejes ni acotado.

Los isométricos son un caso especial de dibujos en perspectiva, conocidos como proyecciones axonometricas, obtenidos cuando el observador esta colocado en dirección inclinada con respecto a las caras principales del objeto (cuando el observador se ubica inclinado con respecto a los ejes principales o cuando el objeto se coloca inclinado dentro de la caja de cristal), de tal manera que las líneas, planos principales y ángulos del objeto aparecen deformados. El vocablo isometrico proviene de las raíces iso que significa igual y métrica que significa medida. Un dibujo isometrico tiene por característica que sus líneas principales tienen igual medida que el objeto real, o sea que la deformación de las líneas principales es la misma.

3. SUMMARY

They are a type of perspective drawing, in which it tries to represent an object in 3 dimensions, showing 3 of their faces. The main feature of isometrics is that its 3 main faces appear deformed in the same proportion. Besides lines or major target object in angles 30, 90 and 150 degrees to the horizontal. For these reasons the isometric drawing is fast, simple and effective when it comes to giving an idea of the object will look like we are designing. As a descriptive and illustrative drawing, is not usually draw the phantom, axes or limited.

Isometric are a special case of perspective drawings, known as axonometric projections, obtained when the observer is placed in the direction inclined with respect to the main faces of the object (as an observer to the main axis is located inclined or when the object It inclined placed inside the glass case), so that the lines, planes and angles of the main object appear deformed. The word isometric comes from ra'ıces iso means equal and metric measurement means. An isometric drawing is to feature its main lines are the same as the real thing, that is that the deformation of the main lines is the same.

4. RECOMENDACIONES

Para dibujar un dibujo isometrico en autocad primeramente debes configurar el programa para que puedas dibujar.

Para lograr que el dibujo sea perfecto en autocad, se recomienda dibujar todo y luego recortar las áreas que no son visibles ala perspectiva Isometrica.

5- CONCLUSIONES

Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.

Es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano

6. GLOSARIO DE TÉRMINOS

En las transformaciones de la geometría plana, la isometría modifica solo la posición de la figura en el plano, dejando inalterable todas las otras características: forma, dimensiones, ángulos, perímetro, área, etc. Las isométricas fundamentales son de cuatro tipos: traslación, rotación, simetría central y simetría axial.

Una isometría es directa si se obtiene solo mediante una traslación y una rotación, llamándose indirecta si se emplean traslaciones o rotaciones con una simetría axial. La isometría directa conserva la disposición horaria o antihoraria de los vértices, mientras que la indirecta los invierte.

A una isometría también se la llama transformación rígida. No confundir el término isometría con isomería.

En axonometría ortogonal, la isometría es aquella perspectiva cuyos tres ejes (x, y, z) forman el mismo ángulo entre sí, 120º. En el espacio los tres ejes también forman el mismo ángulo con respecto al plano de proyección. El coeficiente de reducción es siempre 0’816 para los tres ejes. Si no se emplea el coeficiente de reducción pasa se le suele llamar “dibujo isométrico”. También se la denomina isométrica, monométrica o isonométrica.

7. LINKOGRAFÍA

http://josegrass27.blogspot.pe/2012/10/dibujo-isometrico-y-perspectiva.html

http://pedrorinconvelasquez.blogspot.pe/2011/11/dibujo-isometrico.html

http://www.monografias.com/trabajos13/introdn/introdn.shtml

http://www.cad2x3.com/2015/05/28/como-dibujar-un-isometrico-en-autocad/

TAMBIEN LO PUEDES ENCONTRAR EN SLIDESHARE:

http://es.slideshare.net/JulioCsarSiesqunMair/dibujos-isomtricos

miércoles, 9 de marzo de 2016

CAPAS

CAPAS

1. CONTENIDO

DEFINICIÓN

Las capas o layers (en inglés) de AutoCAD podrían definirse como nombres de grupos o etiquetas que poseen cada uno de los objetos de AutoCAD que creamos. Es decir que cada objeto (ya sea una línea, un círculo, o texto, etc…) pertenece si y sólo si a una capa y no puede haber un objeto que no pertenezca a ninguna.

En nuestros trabajos podemos (y debemos) ubicar los objetos que vamos creando en diferentes capas de acuerdo a un criterio de dibujo. Si no creamos ninguna capa y empezamos a dibujar, estos objetos van a pertenecer a la única capa inamobible que es la capa “0” (cero).

Esta capa esta siempre y no puede ser renombrada, a diferencia de las demás que sí las creemos y podemos renombrar. Veamos:

Ventana Principal de Capas

Si escribes en AutoCAD el comando CAPA ó _LAYER, aparecerá la siguiente ventana:

Esta ventana de AutoCAD® en un dibujo vacío tiene solo la línea de la capa “0”. Cada línea corresponde a una capa, y desde las columnas podemos ajustar propiedades a las deferentes capas.

En la imagen principal de este artículo vemos los nombres de las capas de esta imagen representados como conjuntos. Esto es porque cada capa es como un conjunto y en ese conjunto podemos albergar tantos objetos como querramos.

Estos ejemplos de capas aplicarían tranquilamente a un dibujo de una pieza mecánica, la cual esta acotada y tiene líneas de centro y también líneas punteadas u ocultas y textos que describen el dibujo. En este dibujo sería conveniente tener cinco capas diferentes, en donde cada capa albergue los siguientes objetos:

Una capa para el dibujo principal de la pieza mecánica

Otra capa para las líneas de ejes de la pieza

Otra capa para identificar las líneas ocultas

Otra capa para las acotaciones

Y otra capa para los textos

Este es un ejemplo muy básico, pero suficiente para la explicación. Estas capas, tal com están en el ejemplo, deberían tener nombres claros y bien definidos, ya que es importante no confundirnos de capa.

La Barra de Herramientas

Tambien existe la barra de herramientas de capas, con la cual podemos manejar las capas con las funcionalidades mas básicas de la ventana que vemos en la imagen anterior:

Como Crear una Capa de AutoCAD®?

Crear una capa de AutoCAD® es muy simple, pero no podemos hacerlo desde la barra de herramientas. Para esto es necesario abrir la ventana la cual se abre con el comando capa, como ya te he dicho, o bien desde el primer iconito que aparece en la barra de herramientas (el de la izquierda de la imágen).

Ahora paso a mostrarte la ventana con referencias así te explico qué son los ítems principales, y obviamente como se crea una capa:

Descripciones

Vamos con las referencias de las letras y números en rojo:

“A”

Crea una capa nueva. Hay tres formas acá de crear una capa. También puedes crearla parándote en una capa, y presionando enter en tu telcado. La otra opción es una vez que estas escribiendo el nombre de tu capa, presionas la coma de tu teclado e inmediatamente pasas a renombrar una capa nueva. Intentalo!

“B”

Crea una nueva capa con el ítem “10” desactivado. Luego te comento para que sirve.

“C”

Elimina una capa. Esta capa para poder ser eliminada no debe contener objetos, ni ser la capa actual de uso. Caso contrario, nos avisará con un mensaje que no puede ser borrada.

“D”

Ya que siemprehay una y solo una capa activa para dibujar, con “D” cambiamos la capa seleccionada en la ventana a capa actual. Es decir que todo lo que dibujemos va a pertenecer a la capa identificada con el tilde verde en la columna izquierda (la que lleva el nombre de Status en la imagen), y con este ícono “D”, cambiamos de capa para dibujar.

“1”

Apaga una capa: no se visualizan los objetos que pertenecen a la capa. Se apaga. O sea que no se ve, pero sigue estando ahí. Es como apagar la luz de una habitación y dejarla a oscuras. No vemos nada, pero todo sigue en su lugar.

“2”

Congela una capa: no se visualizan los objetos que pertenecen a la capa. Misma descripción que la anterior, pero diferente comportamiento. Esta opción es la que te recomiendo que uses si es que quieres no visualizar capas, ya que no sólo no visualizamos lo de la capa, sino que además no podemos modificar ni borrar nada de lo que estas capas congeladas contengan.

“3”

Bloquear capa: igual que congelar, pero con la gran diferencia que con esta opción sí visualizamos los objetos de estas capas.

“4”

Color: otorga color a los objetos de la capa.

“5”

Tipo de Línea: otorga un estilo de línea a los objetos de la capa.

“6”

Espesor de línea: otorga espesor de línea a los objetos de la capa.

“7”

Congela los objetos sólo dentro de la ventana o viewport que estemos posicionados.

“8”

Transparencia: otorga transparencia de color a los objetos de la capa.

“9”

Los objetos que esten en esta capa con este ícono desactivado, no saldrán impresos en papel. Sólo los vemos en el archivo cad, pero no se imprimen.

“10”

Si creamos una ventana o viewpor nuevo, esta capa aparecerá de entrada como si la ubiésemos desactivado en esa ventana. O sea, aparece la opción del ítem “7” activa al crear la ventana.

“11“

Simplemente podemos dejar una descripción más extensa sobre la capa.

Atajos con la Barra de Herramientas

Para cambiar de capa actual o bien para cambiar objetos desde una capa a otra, podemos hacerlo desde la barra de herramientas. Es muy simple:

Cambio de Capa Actual.

Si no tenemos objetos seleccionados, entonces al desplegar la barra y elegir una capa, ésta pasa a ser la capa actual automáticamente, y todo lo que dibujemos luego va a estar en esta capa que elegimos.

Cambiar Objetos a otra Capa

En cambio, si tenemos uno o más objetos seleccionados, al cambiar de capa, estos objetos pasarán desde sus capas a la capa que hemos seleccionado, sin importar en que capa estaban antes.

CREACIÓN DE CAPAS

Una buena manera de organizar nuestro trabajo en AUTOCAD es mediante la creación de capas. Podremos incluir en cada capa un tipo de objeto y trabajar más cómodamente.

Un ejemplo de ello es realizar el plano de una vivienda asignando a cada capa un tipo de instalación. Así podremos trabajar en el plano eléctrico mientras ocultamos la capa donde se encuentran los planos de fontanería para que no nos estorben.

Hoy os vamos a enseñar a crear una nueva capa y a incluir objetos en ella.

Imaginemos que tenemos dibujado el alzado de un edificio y queremos incluir las ventanas del piso de arriba en la capa "ventanas piso arriba" y que sean de color rojo para diferenciarlas de las demás.

También queremos separar las ventanas del piso de abajo en otra capa y que sean verdes. Y por último incluiremos laspuertas en otra capa amarilla.

Para empezar haremos clic en el botón "Administrador de propiedades de capa"

Se abrirá la ventana de administración de las capas

En esta ventana crearemos las nuevas capas "Ventanas piso arriba", "Ventanas piso abajo" y "Puertas". Por defecto tendremos ya creada la capa "0" a la que pertenecerán los objetos si no especificamos lo contrario.

Para crear nuestras capas haremos clic en el botón "Nueva capa"

Nos aparecerá una nueva capa en la cual podremos especificar su nombre, su color, etc. Cuando hayamos terminado ya podremos cerrar esta ventana.

Una vez creadas incluiremos los elementos en sus capas correspondientes. Para ello seleccionaremos los elementos que queramos incluir en una capa y a continuación la seleccionaremos en la lista desplegable de capas.

Haremos lo mismo con todos los elementos. Cuando terminemos cada grupo de objetos estará en una capa distinta con unas propiedades distintas según las que hayamos especificado. Podremos trabajar con ellos en conjunto, ocultándolos, congelándolos, cambiando sus propiedades, etc.

Debemos estar atentos a cual es la capa que tenemos activada, ya que los elementos de esa capa serán los únicos con los que podemos trabajar ya que los de las otras capas estarán bloqueados.

Este tipo de errores suele ser habitual, si el programa no nos permite seleccionar algún objeto puede que la capa del objeto no sea la que tengamos activada en ese momento.

VIDEO DE COMO CREAR CAPAS

BORRAR CAPAS

Si alguna vez necesitamos limpiar un dibujo, una de las maneras de borrar los layers que no se necesiten es con el comando LAYDEL

El comando funciona seleccionando objetos dentro del dibujo. Al terminar la selección y dar Enter, ocurrirá lo siguiente:

Se borrará el o los objetos que seleccionamos.
Se eliminarán todos los objetos que que tengan los layers que seleccionamos, aunque no los seleccionemos directamente.
Desaparecerán también todos los objetos de este tipo que se encuentren dentro un bloque, dejando intactos el resto de los elementos del mismo.
Se borrarán los layers de los objetos seleccionados.
Si bien es una manera muy fácil de eliminar un layer cuando éste no desaparece al usar el comando PURGE , te recomiendo usarlo como último recurso ya que podrías eliminar por error objetos que no deberías. Puedes usar el comando LAYWALK para revisar los objetos que se encuentren dentro de un layer.
Como una alternaniva, puedes también pasar todos los objetos de un layers a otro con el comando LAYMRG.

TIPOS DE LÍNEA

Cuando cargamos a nuestro dibujo algún Tipo de Línea para ser asignado a una capa o a algún objeto, tenemos que tener en cuenta que si ésta es diferente del Tipo Línea Continua su visualización dependerá de un factor o propiedad denominado Escala de Tipo de Línea; este valor puede ser tan grande o tan pequeño que la línea podría verse como una línea continua a pesar de no serlo.

En términos básicos un Tipo de Línea, diferente del Tipo Continuo, es una serie de puntos, segmentos, espacios, textos o símbolos que se repiten de acuerdo a un patrón predefinido.

El caso más común es el del tipo de línea de trazo, la cual corresponde a un patrón segmento-espacio-segmento, en una forma similar a ésta:

La frecuencia con que este patrón, para el Tipo de Línea, se repite en el dibujo puede verse afectada por factores tales como:

El Factor de Escala Global para Tipos deLínea

Es un factor multiplicador de la longitud de cada repetición de todos los Tipos de Líneas del dibujo. Si es mayor a 1 estas longitudes tenderán a ser mayores y por ende el número de repeticiones será menor, mientras que si es inferior a dicho valor la longitud será menor y de aquí se tendrá que el número de repeticiones del segmento será mayor.

En las siguientes figuras se presentan tres ejemplos del Tipo de Línea de Trazo paraFactores de Escala Global de 0.25, 1.00 y 2.00:

Para modificar el Factor de Escala Global accederemos al diálogo del Administrador de Tipos de Línea, seleccionando la opción Otros… en el seleccionador de Tipos de Línea del Panel Modificar, Ficha Inicio:

En este diálogo se presentan, como vemos en la figura anterior, los Tipos de Línea cargados en el dibujo y, pulsando el botón Detalles/Ocultar detallespodremos presentar u ocultar los parámetros globales para estos tipos de línea.

Entre los parámetros en el cuadro Detalles está el Factor de Escala Globalque hemos referido, en cuyo cuadro de texto introduciremos el valor deseado y pulsaremos el botón Aceptar para cerrar el diálogo. AUTOCAD regenerará todos los tipos de línea de todos los objetos en el dibujo de acuerdo al valor introducido.

LaEscaladelTipodeLínea

Este factor está asociado más bien a un objeto (o un grupo de objetos), modificándose la visualización en función del parámetro “Escala del objeto actual”, en la parte inferior derecha del cuadro de detalles del Administrador de Tipos de Línea, mostrado en la figura anterior.

Con frecuencia desearemos que la separación del tipo de línea sea diferente para algunos objetos, debido a que el objeto no es lo suficientemente extenso como para poder desarrollar el patrón predefinido para el tipo de línea escogido. En estos casos es conveniente modificar la Escala del Tipo de línea, de forma de afectar solamente a los objetos seleccionados.

En la siguiente figura se presentan dos situaciones con el uso del Tipo de Línea de Trazos para distintas Escalas de Tipo de línea, manteniendo el Factor de Escala Global igual en ambos casos.

Por defecto el valor de esta escala será 1.00, pudiendo realizarse su modificación de alguna de las dos formas relacionadas a continuación:

Modificando La Escala de Objeto Actual desde el Administrador de Tipos de Línea: Cuando modificamos este parámetro tenemos que tener en cuenta que sólo los objetos que sean creados, una vez cerremos al Administrador, tendrán su Escala de Tipo de Línea modificada para el valor especificado como actual en el referido diálogo. Esto implica que tenemos que estar pendientes de volver a fijar el valor a 1.00 cuando hayamos terminado de dibujar los objetos que requerían de la modificación en cuestión.Modificando la Escala de Tipo de Línea de Objetos existentes: Esta es quizá la opción menos complicada y consiste en seleccionar los objetos dentro del dibujo que requieren la modificación y cambiar su Escala de Tipo de Línea desde la Paleta de Propiedades, en la Categoría “General”:

PROPIEDADES DE CAPAS:

Ahora tenemos el dibujo organizado por capas, vamos a explicar las funciones básicas del manejo y propiedades de las capas.

En los iconos de la parte superior están los comandos para crear, eliminar o definir como capa actual la capa que tengamos seleccionada. Cuando seleccionamos como capa actual una capa determinada quiere decir que todas las acciones de dibujo que realicemos afectarán a dicha capa.

En el menú de columnas tenemos varias opciones :

Activar o desactivar : Las entidades de la capa se muestran o se ocultan.

Inutilizar o rehutilizar : Las entidades se muestran o se ocultan, pero al inutilizar la capa las entidades no se regeneran (regenerar un dibujo es actualizarlo a su correcta geometría, autocad para ahorrar memoria tiende a simplificar los círculos convirtiéndolos en polígonos).

Bloquear o desbloquear : Las entidades no se pueden modificar.

Color : define el color que elijamos.

Tipo de línea : define el tipo de línea que elijamos para dicha capa, de tipo continua, discontinua, eje, etc...

Grosor de línea : define el ancho de línea.

Trazar : activa o desactiva su trazado en la impresora o plotter.

Podemos activar o desactivar más opciones en la lista desplegable si pulsamos el botón derecho del ratón pero para este curso básico estas son las más usadas e importantes. Los comandos de filtros son opciones avanzadas que estudiaremos en cursos más avanzados.

Como ejemplo vamos a “esconder” la capa de MOBILIARIO, si seleccionamos la casilla Activar de dicha capa la “bombilla” se “apagará” y en el dibujo no aparecerá el mobiliario, para volver a visualizarlo simplemente volvemos a seleccionar el icono de activación.

EJEMPLOS PRÁCTICOS

2. RESUMEN

CAPAS:

Las capas o layers (en inglés) de AutoCAD podrían definirse como nombres de grupos o etiquetas que poseen cada uno de los objetos de AutoCAD que creamos.

CREACIÓN DE CAPAS:

Una buena manera de organizar nuestro trabajo en AUTOCAD es mediante la creación de capas. Podremos incluir en cada capa un tipo de objeto y trabajar más cómodamente.

BORRAR CAPAS:

El comando funciona seleccionando objetos dentro del dibujo. Al terminar la selección y dar Enter, ocurrirá lo siguiente:

Se borrará el o los objetos que seleccionamos.
Se eliminarán todos los objetos que que tengan los layers que seleccionamos, aunque no los seleccionemos directamente.

TIPOS DE LINEA:

3. SUMMARY

LAYERS:

The layer or layers (in English) of AutoCAD could be defined as group names or labels that have each created AutoCAD objects.

Creating layers:

A good way to organize our work in AutoCAD is by creating layers. We may include in each layer an object type and work more comfortably.

CLEAR LAYERS:

The command works by selecting objects in the drawing. After the selection and give Enter, the following will occur:

The objects or selected will be deleted.

All objects that have the layers that we select, we select though not directly be deleted.

Line types:

When we load our drawing a line type to be assigned to a layer or an object, we must keep in mind that if it is different from type display line continues will depend on a property called Scale factor or line type; this value can be as large or as small line could be seen as a continuum despite not.

4. RECOMENDACIONES

La capa "0" (cero) no puede borrarse bajo ninguna circunstancia.

No es posible tampoco borrar la capa actual. Debes definir antes otra capa, de preferencia la capa 0 para evitar confusiones.

Aprender a utilizar e implementar los layers de autocad en tu dibujo no sólo te va a ayudar a tener un plano ordenado, sino que además vas a estar ganando tiempo de trabajo, calidad y practicidad.

5. CONCLUSIONES

Al crear una Capa en AUTOCAD, estableceremos una serie de características para ella que serán asumidas por los objetos a los que ésta es asignada.

Establecer si una determinada capa es imprimible o no.

Layers de autocad ayuda a tener un plano mas ordenado.

6. GLOSARIO DE TÉRMINOS

PARTICULAR: El término particular se refiere, en general, a:

Lo relativo a una parte (en contraposición con lo general);

Lo relativo a un individuo (en contraposición con lo público, lo familiar o lo corporativo).

CONEXTAL: Perteneciente o relativo al contexto.

METODO: Modo ordenado y sistemático de proceder para llegar a un resultado o fin determinado.

INTERFACES: En informática se utiliza para nombrar a la conexión física y funcional entre dos sistemas o dispositivos de cualquier tipo dando una comunicación entre distintos niveles. Su plural es interfaces.

ENTIDAD: El término entidad o ente, en su sentido más general, se emplea para denominar todo aquello cuya existencia es perceptible por algún sistema animado, véase; ontología,lógica o semántica. Una entidad puede por lo tanto ser concreta, abstracta, particular o universa.

REGULACIONES: Acción que consiste en someter o sujetar una cosa a determinadas normas o reglas: regulación de empleo; el gobierno se va a encargar de la regulación de ese tipo de actividades.

ESPECIFICAR: Determinar, explicar algo con todos los detalles precisos para su identificación o entendimiento:no especificó las causas de su dimisión.

7. LINKOGRAFÍA

http://aprendeacadrapido.com/blog/como-utilizar-correctamente-las-capas-de-autocad-o-layers.html#

http://autocad-salvavidas.blogspot.pe/2013/02/borrar-layers-autocad-comando-laydel.html

http://ingenieriacivil.tutorialesaldia.com/manejando-a-los-tipos-de-linea-en-autocad/

http://www.lawebdelprogramador.com/foros/AutoCad/141105-Renombrar-Capas.html

TAMBIEN LO PUEDES ENCONTAR EN SLIDESHARE:

http://es.slideshare.net/JulioCsarSiesqunMair/capas-en-autocad

jueves, 3 de marzo de 2016

MATRIZ

1. CONTENIDO

DEFINICIÓN

En términos de AutoCAD, se denomina matriz a la repetición o copia múltiple de objetos dispuestos de acuerdo con un patrón geométrico regular.

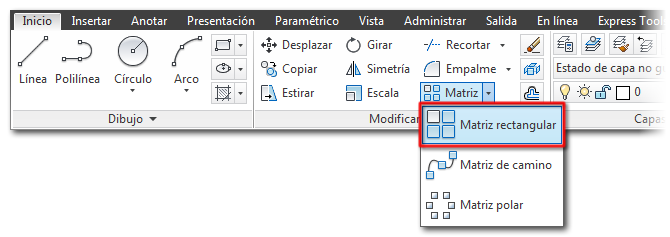

Las versiones de AutoCAD anteriores a la 2012 contemplan dos clases de matrices planas, rectangulares y polares, que se crean mediante los comandos MATRIZ (ARRAY) [alias:MA] y -MATRIZ (-ARRAY) [alias: -MA], y sus correspondientes versiones tridimensionales que se construyen mediante el comando 3DARRAY. Por otro lado, aunque sin ser propiamente matrices, los comandos GRADUA (MEASURE) [alias: GD] y DIVIDE [alias:DIV] permiten crear copias de elementos repartidos a distancias regulares a lo largo de una curva, aunque con la limitación de que los objetos copiados sólo pueden ser inserciones de bloque.

Todos estos comandos vienen a ser variaciones más o menos sofisticadas del comando COPIA (COPY) [alias: CP], y las matrices resultantes son meras copias múltiples de objetos independientes.

TIPOS

Matrices asociativas (2)

Continuando con la serie dedicada a las matrices asociativas, a partir del presente artículo nos centraremos en el estudio de la creación, edición y gestión de los distintos tipos de Matrices asociativas, utilizando para ello los comandos disponibles en la versión 2013 de AutoCAD.

Es herramientas involucradas en la creación y gestión de las Matrices asociativas, fueron introducidas por primera vez en la versión 2012 de AutoCAD, y notablemente simplificadas y mejoradas en la versión 2013.

Comenzamos en este artículo el estudio de la creación de matrices rectangulares por medio de las opciones en línea de los comandos MATRIZRECTANG (ARRAYRECT) y MATRIZ(ARRAY), que será completado próximamente con el estudio de los pinzamientos especializados y de la ficha contextual Creación de matriz de la cinta de opciones.

Creación de Matrices rectangulares

Las Matrices rectangulares asociativas se utilizan para obtener una repetición o copia múltiple de objetos distribuidos según un patrón rectangular ordenado por filas, columnas y niveles a distancias regulares, dentro de un objeto inteligente cuya gestión resulta sencilla e intuitiva.

A continuación se enumeran los diferentes métodos que se pueden utilizar para iniciar el comando que permite crear Matrices rectangulares.

Comando MATRIZRECTANG (ARRAYRECT).

Opción Rectangular del comando MATRIZ (ARRAY) [alias: MA].

Haciendo clic en la flecha situada a la derecha del icono desplegable Matriz del grupo Modificar de la ficha Inicio en la cinta de opciones y pulsando el botónMatriz rectangular. También se puede pulsar directamente el botón Matriz si su icono se corresponde con la matriz rectangular, lo que ocurre cuando éste ha sido el último tipo de matriz seleccionado en una operación anterior.

Haciendo clic en la flecha del icono desplegable Matriz de la barra de herramientas Modificar y pulsando el botón Matriz rectangular, o directamente sobre el botón Matriz cuando su icono activo se corresponde con el de la matriz rectangular.

Seleccionando la opción Matriz rectangular del submenú Matriz en el menú desplegable Modificar de la barra de menús.

El comando se desarrolla en dos fases bien diferenciadas. En una primera fase se solicita la designación de los objetos a copiar, que son los que formarán cada elemento de la matriz. La secuencia inicial de opciones del comando MATRIZRECTANG (ARRAYRECT) es la siguiente:

Comando: MATRIZ RECTANG

Designe objetos: (designar)…(Intro)

Cuando se utiliza el comando genérico MATRIZ (ARRAY) [alias: MA], una vez designados los objetos a copiar, se solicita el tipo de matriz que se desea construir. El resto de opciones son idénticas a las del comando anterior. El tipo de matriz por defecto para las nuevas matrices creadas por medio de este comando se guarda en la variable de sistemaARRAYTYPE, que toma los valores 0 para la matriz rectangular, 1 para la matriz de camino y 2 para la matriz polar. La secuencia inicial de opciones del comando genéricoMATRIZ (ARRAY) es la siguiente:

Comando: MATRIZ o MA

Designe objetos: (designar)…(Intro)

Indique el tipo de matriz [Rectangular/CAmino/POlar] <Rectangular>: R

En este momento se inicia la segunda fase del comando en la que AutoCAD informa del tipo de matriz que se va a construir y de su asociatividad, pasando directamente a presentar la previsualización de una matriz por defecto de tipo rectangular de 4 columnas, 3 filas y un sólo nivel (plana). La secuencia de opciones con la que comienza esta segunda fase del comando es la siguiente:

Tipo = Rectangular Asociativa = Sí

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>:

No es posible modificar los valores por defecto del comando, ya que no existe ninguna variable de sistema que lo permita. Las distancias entre columnas, filas y niveles utilizadas en la matriz rectangular por defecto se calculan multiplicando por un factor de 1,5 las dimensiones en X, Y y Z, respectivamente, del paralelepípedo circunscrito a los objetos designados respecto del sistema de coordenadas universal (denominado internamente en AutoCAD como BoundaryBox – CajaLímite o caja de contorno). Si alguna de las distancias calculadas resultara igual 0 (cero) se sustituye por el valor 1.

La matriz por defecto así presentada permanece en un estado de edición/creación que permite gestionar todos y cada uno de los parámetros que definen su geometría. Esto se puede realizar mediante tres mecanismos interactivos y simultáneos:

Por medio de las opciones en línea de comando.
Con los pinzamientos multifuncionales especializados de que dispone.
Mediante la ficha contextual Creación de matriz de la cinta de opciones que se visualiza en esta fase del comando en la versión 2013 de AutoCAD.

Definición de la matriz con las opciones de comando

Las opciones en línea disponibles en los comandos de creación de matrices rectangulares permiten precisar la práctica totalidad de las propiedades que definen su geometría, con la excepción del punto de inserción y los ángulos de los ejes X e Y de la matriz, que sólo pueden ser definidos mediante los pinzamientos multifuncionales, tal y como veremos en la próxima entrega de esta serie. Las opciones de la segunda fase de los comandos de creación de matrices rectangulares son los siguientes:

Asociativa (Associative). Esta opción activa o desactiva la asociatividad de la matriz. Esto significa que los nuevos comandos de creación de Matrices asociativas también se pueden utilizar para construir Matrices clásicas con solo desactivar la asociatividad. Esta opción está sincronizada con la variable de sistema ARRAY ASSOCIATIVITY que define la asociatividad por defecto de las nuevas matrices (valores: 0 para matrices clásicas y 1 para asociativas).

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: A

Crear matriz asociativa [Sí/No] <Sí>:

Punto Base (Base point). Es el punto de referencia utilizado para copiar los objetos que forman cada elemento de la matriz. Por defecto, el comando utiliza como punto base el centro de gravedad de los objetos designados, que no es un centro de gravedad en el sentido físico del término sino que se corresponde con el punto central del paralelepípedo circunscrito a los objetos respecto del sistema de coordenadas universal (Boundar y Box o Caja Límite).

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: B

Especifique un punto base o [punto Clave] <centro de gravedad>:

La opción punto Clave (Key point) permite asociar el punto base de la matriz con un punto de restricción de uno de los objetos designados, de forma que se mantendrá la coincidencia entre ambos aún cuando se modifique la geometría del objeto. Puede consultar el artículo La restricción de Coincidencia de la serie dedicada al dibujo paramétrico para obtener una descripción más detallada de los puntos de restricción.

La opción por defecto de la solicitud de punto base, centro de gravedad, permite aceptar el punto propuesto pulsando la tecla Intro. No obstante, centro de gravedadno es una auténtica opción, ya que, sorprendentemente, sólo aparece la primera vez que se ejecuta la opción. Independientemente de la respuesta precisada en su primera ejecución, la solicitud para especificar el punto Base la segunda vez y las sucesivas es la siguiente:

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: B

Especifique un punto base o [punto Clave]:

En esta ocasión, la pulsación de la tecla Intro acepta el punto base anterior sin modificarlo.

COntar (COUnt) (nueva opción en AutoCAD 2013). Permite establecer el número total de columnas y filas de la matriz. En la siguiente secuencia de opciones se puede observar cómo ambas propiedades, al igual que otras muchas de las matrices asociativas, cuentan con la opción Expresión que permite parametrizar las matrices y que será estudiada en un próximo artículo de esta serie.

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto

Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: CO

Indique el número de columnas o [Expresión] <4>:

Indique el número de filas o [Expresión] <3>:

Espaciado (Spacing) (nueva opción en AutoCAD 2013). Permite definir la separación entre columnas y filas. La opción célula de Unidad permite designar en pantalla las esquinas de un rectángulo cuya longitud (X) y anchura (Y) definirán la separación entre columnas y filas, respectivamente.

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: E

Especificar la distancia entre columnas o [célula de Unidad] <30>:

Especifique la distancia entre filas <45>:

Columnas (COLumns). Esta opción agrupa las dos propiedades que poseen las columnas, es decir, su número y la separación entre ellas. La opción Total, disponible en la solicitud de la distancia entre columnas, permite definir la distancia entre la primera columna y la última, de modo que la distancia entre columnas se calcula automáticamente dividiendo la distancia total por el número de columnas menos uno. Evidentemente, si el número de columnas es 1 (uno), las distancias especificadas en la solicitud de comando no tendrán ningún efecto visible, aunque se quedarán almacenadas en el objeto matriz.

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: C

Indique el número de columnas o [Expresión] <4>:

Especifique la distancia entre columnas o [Total/Expresión] <30>: T

Introduzca la distancia total entre los puntos inicial y

final columnas <90>:

Filas (Rows). Esta opción, igual que la anterior, agrupa las dos propiedades de las filas de la matriz, es decir, su número y separación, incluyendo la opción Total que permite definir la distancia entre la primera fila y la última.

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: F

Indique el número de filas o [Expresión] <3>:

Especifique la distancia entre filas o [Total/Expresión] <45>: T

Introduzca la distancia total entre los puntos inicial y

final filas <90>:

Especifique la elevación incremental entre filas o [Expresión] <0>:

Además se solicita la elevación incremental entre filas que será la distancia que se desplaza cada fila, respecto de la anterior, en la dirección perpendicular al plano basede la matriz (eje Z de la matriz).

Niveles (Levels). Igual que las dos opciones anteriores, permite definir las dos propiedades de los niveles, esto es, su número y separación, incluyendo también la opción Total para definir la distancia entre el primero y el último.

Seleccione un pinzamiento para editar la matriz o [Asociativa/

punto Base/COntar/Espaciado/Columnas/Filas/Niveles/Salir] <Salir>: N

Indique el número de niveles o [Expresión] <1>:

Especifique la distancia entre niveles o [Total/Expresión] <1>: T

Introduzca la distancia total entre los puntos inicial y

final niveles <1>:

Salir (eXit). La creación de la matriz finaliza por medio de la opción Salir, o pulsando directamente la tecla Intro al ser la opción propuesta por defecto.Una vez seleccionada la opción Salir, dependiendo del valor asignado a la variable de sistema DELOBJ, el comando puede mostrar una última solicitud preguntando si se desea eliminar los objetos originales utilizados para definir los elementos de la matriz.

¿Desea borrar los objetos de definición? [Sí/No] <Sí>:

Los posibles valores de la variable DELOBJ y su significado respecto de los comandos de creación de matrices son los siguientes:

0 (cero) - Se mantienen los objetos originales designados.
>0 (valores enteros positivos de 1 a 3) - Se eliminarán los objetos originales utilizados para definir la matriz.
<0 (valores enteros negativos de -1 a -3) - Se muestra una solicitud para suprimir los objetos originales utilizados en la construcción de la matriz.

Creación de Matrices rectangulares en AutoCAD 2012

La primera fase de los comandos de creación de Matrices asociativas fue notablemente simplificada y mejorada en la versión 2013 de AutoCAD.

El comando MATRIZRECTANG (ARRAYRECT) de la versión 2012, una vez designados los objetos que definen los elementos de la matriz, efectúa seis solicitudes consecutivas sobre las propiedades que definen la geometría de la matriz, muestra después la matriz en pantalla con los valores introducidos y entra finalmente en la segunda fase del comando, que es muy similar a la estudiada en el apartado anterior para AutoCAD 2013.

Esta forma de operar del comando en la versión 2012 resulta, en general, bastante confusa, pero puede simplificarse notablemente aceptando los valores propuestos por defecto en las seis solicitudes (pulsando la tecla Intro seis veces consecutivas). De este modo se llega rápidamente a la segunda fase, emulando así la forma de operar del comando en la versión 2013, con la única diferencia de que el número de filas por defecto en AutoCAD 2012 es de 4 en lugar de 3.

Tipo = Rectangular Asociativa = Sí

Precise la esquina opuesta para el número de elementos o [punto Base/ángUlo/Total] <Total>: (Intro)

Indique el número de filas o [Expresión] <4>: (Intro)

Indique el número de columnas o [Expresión] <4>: (Intro)

Precise la esquina opuesta para espaciar elementos o

[Espaciado] <Espaciado>: (Intro)

Indique la distancia entre filas o [Expresión] <45>: (Intro)

Indique la distancia entre columnas o [Expresión] <15>: (Intro)

Pulse INTRO para aceptar o [Asociativa/punto Base/Filas/Columnas/

Niveles/Salir] <Salir>:

Además, como se puede observar, la segunda fase del comando carecía de las opciones COntar y Espaciado, y como veremos en próximas entregas, tampoco existía la posibilidad de utilizar la ficha contextual Creación de matriz de la cinta de opciones, que fue añadida en la versión 2013 de AutoCAD.

Matriz Rectangular

Creación de Matrices polares

Las Matrices polares asociativas se utilizan para obtener una repetición o copia múltiple de objetos distribuidos regularmente según un patrón circular alrededor de un centro o eje, que además pueden disponer de filas concéntricas y niveles equidistantes entre sí, todo ello englobado dentro de un objeto inteligente cuya gestión resulta sencilla e intuitiva.

A continuación se enumeran los diferentes métodos que se pueden utilizar para iniciar el comando que permite crear Matrices polares.

Comando MATRIZPOLAR (ARRAYPOLAR).
Opción POlar del comando MATRIZ (ARRAY) [alias: MA].
Haciendo clic en la flecha situada a la derecha del icono desplegable Matriz del grupo Modificar de la ficha Inicio en la cinta de opciones y pulsando el botónMatriz polar. También se puede pulsar directamente el botón Matriz si su icono se corresponde con la matriz polar, lo que ocurre cuando éste ha sido el último tipo de matriz seleccionado en una operación anterior.
Haciendo clic en la flecha del icono desplegable Matriz de la barra de herramientas Modificar y pulsando el botón Matriz polar, o directamente sobre el botón Matriz cuando su icono activo se corresponde con el de la matriz polar.
Seleccionando la opción Matriz polar del submenú Matriz en el menú desplegableModificar de la barra de menús.

El comando se desarrolla en dos fases bien diferenciadas. En una primera fase, que tiene lugar exclusivamente en línea de comando, se solicita la designación de los objetos a copiar, que son los que formarán cada elemento de la matriz. A continuación AutoCAD informa del tipo de matriz que se va a construir y de su asociatividad pasando a solicitar el punto central de la matriz. La secuencia de opciones de la primera fase del comandoMATRIZPOLAR (ARRAYPOLAR) es la siguiente:

Comando: MATRIZPOLAR
Designe objetos: (designar)…(Intro)
Tipo = Polar  Asociativa = Sí

Especifique el punto central de la matriz o [punto Base/Eje de rotación]:

Cuando se utiliza el comando genérico MATRIZ (ARRAY) [alias: MA], una vez designados los objetos a copiar, se solicita el tipo de matriz que se desea construir. El resto de opciones son idénticas a las del comando anterior. Como vimos en la segunda entrega de esta serie, el tipo de matriz por defecto para las nuevas matrices creadas por medio de este comando se guarda en la variable de sistema ARRAYTYPE. La secuencia inicial de opciones del comando genérico MATRIZ (ARRAY) para matrices polares es la siguiente:

Comando: MATRIZ o MA
Designe objetos: (designar)…(Intro)
Indique el tipo de matriz [Rectangular/CAmino/POlar] <Rectangular>: PO
Tipo = Polar  Asociativa = Sí

Especifique el punto central de la matriz o [punto Base/Eje de rotación]:

La última solicitud de la primera fase del comando pide el punto central de la matriz, que no es otro que el centro alrededor del cual se distribuyen o giran sus elementos. Se puede designar un punto en pantalla o bien introducir sus coordenadas en la línea de comando. El mensaje de solicitud ofrece además de las siguientes opciones:

punto Base (Base point). Es el punto de referencia utilizado para copiar los objetos que forman cada elemento de la matriz. Por defecto, el comando utiliza como punto base el centro de gravedad de los objetos, que se corresponde con el punto medio de los centros de los paralelepípedos circunscritos (BoundaryBox o CajaLímite) a cada uno de los objetos designados respecto del sistema de coordenadas universal.

Especifique el punto central de la matriz o [punto Base/ Eje de Rotación]: B Especifique un punto base o [punto Clave] <centro de gravedad>:

La opción punto Clave (Key point) permite asociar el punto base del elemento de la matriz con un punto de restricción de uno de los objetos designados, de forma que se mantendrá la coincidencia entre ambos aún cuando se modifique la geometría del objeto al que pertenece el punto clave. Puede consultar el artículo La restricción de Coincidencia de la serie dedicada al dibujo paramétrico para obtener una descripción más detallada de los puntos de restricción.

La opción por defecto de la solicitud de punto base, centro de gravedad, permite aceptar el punto propuesto inicialmente pulsando la tecla Intro. Sorprendentemente,centro de gravedad sólo aparece la primera vez que se ejecuta la opción punto Base (Base point) y sólo como opción por defecto (no seleccionable). Con independencia de la respuesta que se haya proporcionado en la primera ejecución, el mensaje de solicitud que se muestra en sucesivas ocasiones es el siguiente:

Especifique el punto central de la matriz o [punto Base/ Eje de Rotación]: B Especifique un punto base o [punto Clave]:

La pulsación de la tecla Intro siempre acepta el punto base anterior sin modificarlo.
Eje de rotación (Axis of rotation). Esta opción permite precisar un eje de rotación no perpendicular al plano base de la matriz designando dos puntos cualesquiera situados en su recta soporte.

Especifique el punto central de la matriz o [punto Base/ Eje de Rotación]: E Especifique el primer punto en el eje de rotación: Especifique el segundo punto en el eje de rotación:

Nota: Se denomina eje de rotación de la matriz polar a la recta que pasa por el punto central y es perpendicular al plano base de la matriz. El plano base de una matriz polar se define como el plano que pasa por el punto Base de los elementos de la matriz y es paralelo al plano formado por los ejes X e Y del sistema de coordenadas actual en el momento de ejecutar el comando de creación de la matriz. Por consiguiente, el punto central o centro de la matriz será el de intersección del eje de rotación con el plano basede la matriz.

Una vez definido el punto central o el eje de rotación se inicia la segunda fase del comando en la que AutoCAD presenta la previsualización de una matriz por defecto de tipo polar constituida por 6 elementos distribuidos en torno al centro, con un ángulo entre elementos de 60º (sexagesimales), un ángulo de relleno de 360º (circunferencia completa) y con una sola fila y un solo nivel (plana). La solicitud en línea con la que comienza esta segunda fase del comando es la siguiente:

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>:

No es posible modificar los valores por defecto del comando, ya que no existen variables de sistema ni opciones de configuración que lo permitan. Las distancias entre filas y niveles por defecto se calculan utilizando un método (BoundaryBox) similar al expuesto para las matrices rectangulares en la segunda entrega de esta serie.

Por medio de las opciones en línea de comando.

Con los pinzamientos multifuncionales de que dispone.

Mediante la ficha contextual Creación de matriz de la cinta de opciones que se visualiza en esta fase del comando a partir de la versión 2013 de AutoCAD.

Definición de la matriz con las opciones de comando

Las opciones en línea disponibles en la segunda fase de los comandos de creación de matrices polares permiten precisar la práctica totalidad de las propiedades que definen su geometría, con la excepción del punto de inserción y el radio de la matriz, que sólo pueden ser definidos mediante los pinzamientos multifuncionales, tal y como veremos en la próxima entrega de esta serie. Las opciones de la segunda fase de los comandos de creación de matrices polares son las siguientes:

Asociativa (ASsociative). Esta opción activa o desactiva la asociatividad de la matriz. Esto significa que los nuevos comandos de creación de Matrices asociativas también se pueden utilizar para construir Matrices clásicas con solo desactivar la asociatividad. Esta opción está sincronizada con la variable de sistemaARRAYASSOCIATIVITY que define la asociatividad por defecto de las nuevas matrices (valores: 0 para matrices clásicas y 1 para asociativas).

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: A Crear matriz asociativa [Sí/No] <Sí>:
punto Base (Base point). Es idéntica a la opción punto Base disponible en la solicitud de punto Central de la matriz, estudiada en el apartado anterior del presente artículo.
Elementos (Items) [N]. Permite establecer el número total de elementos de la matriz. Al modificar el número de elementos de la matriz polar, se recalcula el ángulo entre elementos consecutivos (A). En la siguiente secuencia de opciones se puede observar cómo esta propiedad, al igual que otras muchas de las matrices asociativas, cuenta con la opción Expresión que permite parametrizar las matrices y que será estudiada en un próximo artículo de esta serie.

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: E Indique el número de elementos de la matriz o [Expresión] <6>:
Angulo entre (Angle between) [A]. Es el ángulo entre dos elementos consecutivos de la matriz, es decir, el ángulo que forman las rectas que pasan por el centro de la matriz y por cada uno de los puntos de inserción de los elementos. Cuando se modifica este ángulo se recalcula automáticamente el ángulo de Relleno (T) sin modificar el número de elementos (N).

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: U Indique el ángulo entre elementos o [Expresión] <60>:
ángulo de Relleno (Fill angle) [T]. Es el ángulo comprendido entre los elementos primero y último de la matriz polar que tiene su vértice en el punto central. Cuando se modifica el ángulo de relleno se recalcula automáticamente el ángulo entre elementos consecutivos (A). Además el signo de este ángulo permite definir el sentido de giro de la matriz polar; si es positivo, el giro será antihorario, y si es negativo será horario.

Seleccione un pinzamiento para editar la matriz o [Asociativa/ punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/ Girar objetos/Salir] <Salir>: R Precise el ángulo que se debe rellenar (+ =antihorario, -=horario) o [Expresión] <360>:
Filas (ROWs). Esta opción agrupa las dos propiedades que poseen las filas, es decir, su número y la separación entre ellas. La opción Total, disponible en la solicitud de la distancia entre filas, permite definir la distancia entre la primera fila y la última, de modo que la distancia entre filas se calcula automáticamente dividiendo la distancia total por el número de filas menos uno. Evidentemente, si el número de filas es 1 (uno), las distancias especificadas en la solicitud de comando no tendrán ningún efecto visible, aunque quedarán almacenadas en el objeto matriz.

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: F Indique el número de filas o [Expresión] <1>: Especifique la distancia entre filas o [Total/Expresión] <45>: T Introduzca la distancia total entre los puntos inicial y final filas <45>: Especifique la elevación incremental entre filas o [Expresión] <0>:

Además se solicita la elevación incremental entre filas que será la distancia que se desplaza cada fila, respecto de la anterior, en la dirección perpendicular al plano basede la matriz (eje Z de la matriz).
Niveles (Levels). Esta opción, igual que la anterior, permite definir las dos propiedades de los niveles, esto es, su número y separación, incluyendo también la opción Totalpara definir la distancia entre el primero y el último.

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: N Indique el número de niveles o [Expresión] <1>: Especifique la distancia entre niveles o [Total/Expresión] <1>: T Introduzca la distancia total entre los puntos inicial y final niveles <1>:
Girar elementos (ROTate items). Permite activar o desactivar el giro individual de cada elemento de la matriz polar. Cuando está desactivado los objetos se copiarán sin girar en cada punto de inserción de la matriz, mientras que si se activa, cada elemento estará girado respecto del anterior un ángulo igual al ángulo entre elementos consecutivos (A).

Seleccione un pinzamiento para editar la matriz o [Asociativa/punto Base/Elementos/ángUlo entre/ángulo de Relleno/Filas/Niveles/Girar objetos/Salir] <Salir>: G ¿Girar elementos de la matriz? [Sí/No] <Sí>:
Salir (eXit). La creación de la matriz finaliza por medio de la opción Salir, o pulsando directamente la tecla Intro al ser la opción propuesta por defecto.

Como sucedía con la opción Salir del comando MATRIZRECTANG (ARRAYRECT), estudiado en la segunda entrega de esta serie, puede ocurrir que se muestre una última solicitud de comando dependiendo del valor asignado a la variable de sistema DELOBJ.

Las reglas de cálculo que rigen las relaciones entre las propiedades N (número de elementos), A (ángulo entre dos elementos consecutivos) y T (ángulo de relleno o Total) son las siguientes:

La modificación de las propiedades N o T provoca el recálculo del ángulo entre elementos A.
Al modificar A se recalculará el ángulo de Relleno T.
Por consiguiente, el número de elementos N sólo puede ser alterado por acción directa del usuario (o como resultado del cálculo de su expresión, como veremos en una próxima entrega).
Si el ángulo de Relleno T introducido es mayor de 360º, se le restan 360º el número de veces que se necesite para que su valor final sea menor o igual que 360º. Por ejemplo:

si T=900 ⇒ T=T-(360•2)=T-720=180

Si el ángulo de Relleno T es menor de 360º se utilizarán las siguientes fórmulas de calculo:

T=(N-1)•A

A=T/(N-1)

Si el ángulo de Relleno T es exactamente igual a 360º (circunferencia completa), con el fin de evitar que el primer y último elementos se solapen se elimina el último elemento y por lo tanto las fórmulas de calculo serán:

T=N•A

A=T/N

2. RESUMEN

Es una herramienta muy importante que permite copiar un objeto o multiplicarlo alrededor de otro objeto .

El comando matriz se lleva la medalla de oro por sus prestaciones interactivas, tanto en las opciones Rectangular y Polar, como así también en la nueva incorporación llamada Matriz de camino. Cualquiera de estas opciones genera una matriz de objetos asociativos, la cual podremos modificar interactivamente, desplazando los pinzamientos.

3. SUMMARY

It is a very important tool that lets you copy or multiply UN object around another object .

The parent command the gold medal for its interactive Bring Benefits of both Rectangular and Polar OPTIONS , as well as the new Matrix Call incorporation road. Any of these genres OPTIONS An associative array objects , which is able to modify interactively moving grips .

4. RECOMENDACIONES

Nota: En las solicitudes de las distancias entre columnas y filas no figura la opciónExpresión. Se trata de un error porque dicha opción sí que existe para especificar ambas propiedades.

Nota: Se denomina Plano base de la matriz al plano que pasa por su Punto base y es paralelo al formado por los ejes X e Y del sistema de coordenadas actual o vigente en el momento de crearla.

5. CONCLUSIONES

Es una herramienta de gran utilidad ya que facilita la creacion o multiplicacion de objetos a traves de copia de otro objeto.

Permite crear copias de un objeto a traves del radio de un circulo o elipse dividiendoles en partes iguales.

6. GLOSARIO DE TÉRMINOS

Estilo de texto: Colección de parámetros guardados que determina el aspecto de los caracteres de texto como, por ejemplo, estirado, comprimido, oblicuo, reflejado o definido en columna vertical.

Estilo de trazado: Propiedad de objetos que determina un conjunto de valores para el color, la simulación de color, la escala de grises, la asignación de plumillas, los filtros, el tipo de línea, el grosor de línea, los estilos de finales, los estilos de unión y los estilos de relleno. Los estilos de trazado se aplican en el momento del trazado.

Estilo visual: Grupo de parámetros que controlan la visualización de aristas y de sombreados en una ventana gráfica.

Etiqueta de búsqueda: Palabra clave definida por el usuario para buscar comandos en el Explorador de menús en productos que se ejecutan en el sistema operativo Windows.

Extensión: Véase extensión del dibujo.

Extensión del dibujo: El área rectangular menor que contiene todos los objetos de un dibujo. (ZOOM)

Extremo de cota: El símbolo en el extremo de una línea de cota que indica dónde comienza o termina una cota.

Extrusión: Sólido 3D creado mediante el barrido a lo largo de una trayectoria lineal de un objeto que encierra un área. (EXTRUSION)

Faceta: Parte triangular o cuadrilátera de un objeto de malla 3D. El suavizado de un objeto de malla aumenta el número de facetas.

Ficha contextual de la cinta de opciones:En los productos que utilizan Microsoft Windows, una ficha de la cinta de opciones que solamente se muestra cuando se selecciona un determinado tipo de objeto, o cuando se inicia un determinado comando. Por ejemplo, al seleccionar un sombreado o una tabla, o iniciar el comando TEXTOM, se muestra la cinta de opciones contextual correspondiente.

Ficha de la cinta de opciones: En el caso de los productos que se ejecutan en el sistema operativo Windows, el nivel más alto de agrupación de la cinta de opciones, en función de una acción. Cada ficha de la cinta de opciones contiene agrupaciones de varios grupos de la cinta de opciones, cada uno de ellos perteneciente a un flujo de trabajo. Un grupo de la cinta de opciones contiene botones y controles relacionados con una tarea.

Fila (tabla): Selección horizontal de celdas adyacentes de una tabla que abarca la anchura de la tabla. Una fila tiene una altura de una celda.

Final Gathering: Un paso adicional opcional para calcular la iluminación global. La utilización de un mapa de fotones para calcular la iluminación global puede causar la aparición de artefactos de modelizado como esquinas oscuras y variaciones de baja frecuencia en la iluminación. Puede reducir o eliminar esos artefactos si activa Final Gathering, que aumenta el número de rayos utilizados para calcular la iluminación global. Final Gathering puede aumentar bastante el tiempo de modelizado. Es más útil para escenas con iluminación general difusa y menos para escenas con puntos brillantes de iluminación indirecta. Final Gathering se activa en la paleta Parámetros avanzados de modelizado. Véase también iluminación global.

Flechas de rotación: Flechas curvadas situadas encima de la herramienta ViewCube con las que puede girar la vista actual 90 grados en sentido horario o en sentido contrario a las agujas del reloj.

Flujo de trabajo: Un componente centrado proporcionado para activar tareas de modelado de un producto repetibles entre productos de Autodesk en un paquete de Autodesk. Cuando AutoCAD 2013 se compra con un paquete, se proporcionan flujos de trabajo predefinidos y un Administrador de flujos de trabajo para configurar y enviar dibujos desde AutoCAD a Autodesk Showcase y Autodesk 3ds Max.

Flujo luminoso: La potencia percibida por unidad de ángulo sólido. El flujo luminoso total de una lámpara es la potencia percibida emitida en todas las direcciones.

Forzado isométrico de cursor: Opción de dibujo que alinea el cursor con dos de los tres ejes isométricos y muestra la rejilla, facilitando de esta forma la creación de dibujos isométricos 2D.

Fragmento principal de tabla: Fragmento de una tabla dividida que contiene el conjunto inicial de filas, hasta la primera división de tabla.

Fragmento secundario de tabla: Cualquier fragmento de una tabla dividida que no contiene el conjunto inicial de filas.

Fusión: En tablas, selección de celdas adyacentes combinadas en una única celda.

Feometría: Todos los objetos gráficos como líneas, círculos, arcos, polilíneas y cotas. Véase también objeto guardado.

Feometría subrestringida: En dibujo paramétrico, los objetos con grados de libertad no resueltos están subrestringidos.

Gizmo: Herramienta que permite manipular un objeto 3D de manera uniforme o a lo largo de un eje o plano especificado. Ejemplos de gizmos: gizmo Desplazar 3D, gizmo Girar 3D y gizmo Escala 3D. Éstos se muestran al seleccionar un objeto 3D.

Glifo de luz: Representación gráfica de una luz puntual o un foco.

Grado: Propiedad matemática de una curva o una superficie que indica el tipo de ecuación polinómica que se utiliza. Por ejemplo, las ecuaciones de grado 1 son lineales, las de grado 2 cuadráticas y las de grado 3 cúbicas.

Grados decimales: Notación para especificar latitud y longitud. Por ejemplo, 35,1234°, 100,5678°. La latitud siempre precede a la longitud.

Grosor de línea: Valor de anchura que puede asignarse a todos los objetos gráficos, excepto a los tipos de letra TrueType^®y a las imágenes ráster.

Guardar: Actualización de los objetos en la referencia original (referencia externa o referencia a bloque) con los cambios realizados en los objetos de un conjunto de trabajo durante la edición de la referencia in situ.

HDI: Iniciales de Heidi Device Interface (interfaz de dispositivo Heidi). Interfaz para el desarrollo de controladores de dispositivos periféricos para productos de Autodesk en Windows.

Hélice: Espiral 2D o 3D abierta. (HELICE)

Hermético: Malla o sólido 3D cerrados y sin huecos.

Herramienta de pinzamiento: Icono que se utiliza en una vista 3D para restringir con facilidad el desplazamiento o giro de un conjunto de selección de objetos a un eje o un plano. (DESPLAZA3D, ROTACION3D).

7. LINKOGRAFÍA

http://yeca2015autocad.blogspot.pe/2015/10/matriz-autocad.html

http://a-cad-emia.blogspot.pe/2012/08/matrices02.html

http://a-cad-emia.blogspot.pe/2012/09/matrices04.html

TAMBIÉN LO PUEDES ENCONTRAR EN SLIDESHARE:

http://es.slideshare.net/JulioCsarSiesqunMair/matriz-59048399
